硬性輸尿管鏡的結構及Wolf輸尿管鏡8968.405的維修案例

2023-08-08 11:03:08 43

硬性輸尿管鏡的結構

硬性輸尿管鏡主要構成是兩大部分,成像系統和導光系統。成像系統包括:物鏡系統、柱狀透鏡/光纖導像束、目鏡系統;導光系統主要組件是光纖導光束。早期的輸尿管鏡是使用柱狀透鏡導像。柱狀透鏡是一組玻璃鏡片,具有極佳的導光性能,但使用柱狀透鏡的鏡體是不能彎曲的,否則視野會(huì )出現半月形缺失。目前大多數輸尿管鏡采用柔軟的光纖成像束,光纖成像束由許許多多比頭發絲還纖細的導光纖維組成,一根導光纖維就形成一格圖像。光纖相較于微柱狀導光束明顯縮小,使輸尿管鏡擁有更大的工作通道,且光纖成像束允許鏡體輕度彎曲,不會(huì )導致圖像失真或缺失。但如果過度彎曲會(huì )導致光纖損壞,故如果光纖損壞20%以上,圖像就回缺失,就需要更換鏡子的光纖。

維修案例分析

設備型號Wolf輸尿管鏡8968.405

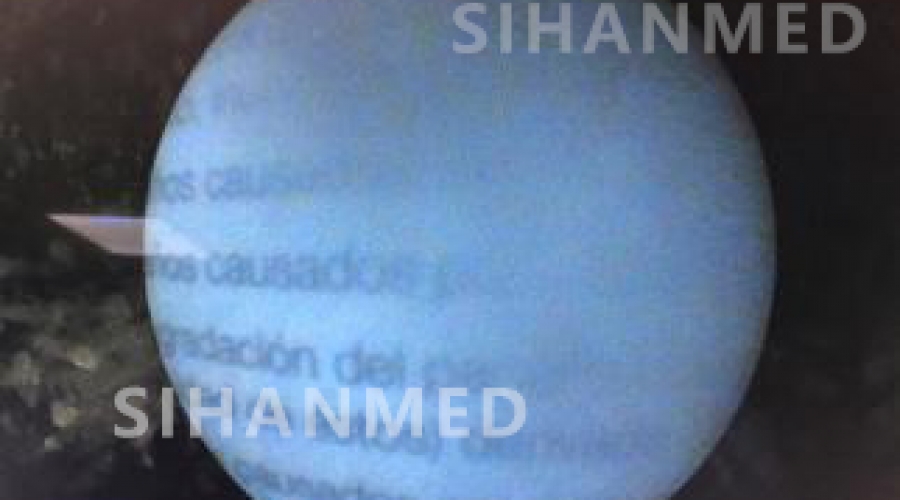

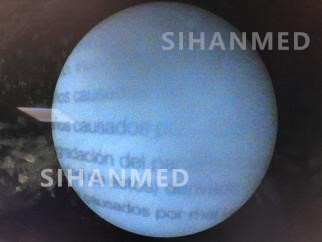

檢測情況:1、圖像模糊 2、器械通道磨損 3、光纖折損

維修情況1、重新更換工作管總成 2、更換物鏡組 3、更換圖像束 4、更換導光束 5、重新清理調節目鏡組 6、校對圖像 7、全面清理測試光學系統 8、圖像及滲漏測試;

維修周期3個工作日

保修時長6個月
