[摘    要]本文主要分析OLYMPUS CV-70圖像變藍的可能原因。

[關健詞]OLYMPUS CV-70  變藍

        OLYMPUS CV-70胃腸鏡檢查治療系統，集光源和微機控制圖像處理系統于一體，經濟實用?？赏ㄟ^(guò)鏡下直接觀察被放大的病灶，對上、下消化道出現的各種疾病的病變程度、范圍、類型以及用藥后的反應，是否發生惡變等情況詳細分辨。通過該設備特有的高清晰度圖像、大畫面、寬視野等特點，可針對圖像觀察的效果和診斷提供保障。

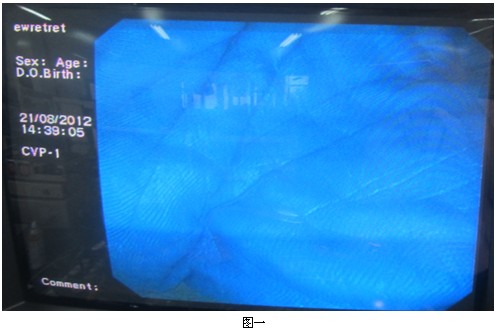

    故障現象：開機后圖像變藍，不是偏藍，無其它色彩，但圖像清晰。如圖一

分析及處理：

        1．首先更換另外一條鏡子，胃腸鏡的故障都一樣，確定與鏡子沒有關系。因為監視器與工作站的顯示一樣，可以確定故障在主機上。

        2．由“圖像清晰”這一現象可以確定：一，給鏡子CCD提供所需的電壓、驅動信號正常；二，CCD圖像信號前置處理電路U300（A2006Q）、U400（D2311AR）、U408（CXD2163BR）正常；三，圖像信號后置DSP處理電路也正常。

       3．有文字輸出，只是圖像顯示區變藍，確定后端輸出電路正常。

       4．用萬用表檢測各電壓：3.3V、5V、-9V、15V等電壓均在誤差內，屬正常。用示波器檢測各晶振的輸出頻率也正確。

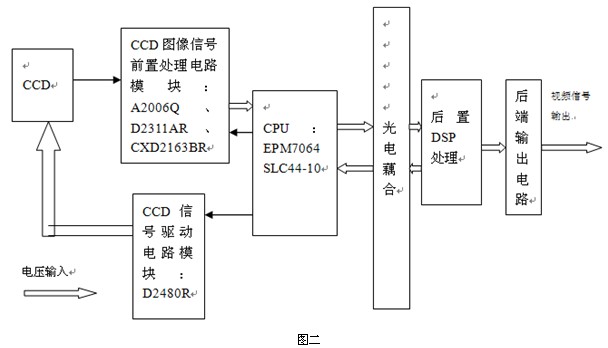

       5．問題很有可是CPU工作不正常所引起的。CPU的工作情況如圖二所示。

    更換CPU后故障依舊，可見CPU是好。用示波器檢測其外圍電路發現U105（ACT04）第8腳沒有信號輸出，第9腳也沒有信號輸入。仔細看發現9腳的信號是由10腳經電阻耦合過來的，且有一電容C134對地濾波，而第10腳有信號輸出。用電容表檢測此電容有對地短跑現象，更換C134圖像正常。

    總結：在維修過程中，首先要太概了解主板的工作過程，才能更好地進行故障分析與排除。這就要我們在日常維修中多做記錄以累積。
