[摘    要]開機很長時間燈才亮

[關健詞]X6000   故障

        。

    故障現象：開機后大約1分鐘，氙燈才能點亮。

    分析與維修：

        1.可能是高壓板的故障,高壓電容漏電很長時間才能把電壓充上來,使放電管放電,擊穿氙氣點亮氙燈。

        2.主電源板的原因。

        3.用萬用表直流檔（200V）檢測高壓板的J1、J2兩點的電壓，發現此電壓剛始很低60多伏，慢慢地升高，最后到160多伏，就聽到放電管“啪”一聲放電，氙燈點亮。把高壓板拆下，電壓也是如此慢慢升高。說明故障在電源板上而不是高壓板。

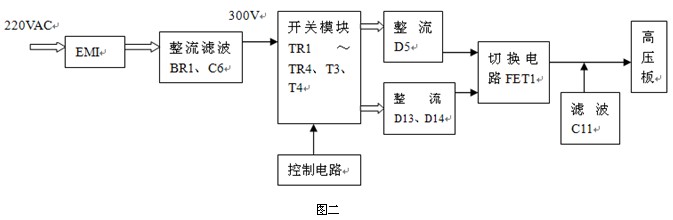

        4.電源板的大致工作原理：市電220VAC經BR1橋堆整流，C6濾波，得到約300V的直流；TR1～TR4開關管與T3變壓器構成電源的核心部份，T3的一組輸出經D13、D14整流，C11濾波后得到160V的電壓供高壓板升壓給氙燈提供啟動電壓；T3的另組輸出經D5整流，C11濾波后得到14V供氙燈啟動后正常工作電壓。高低壓的切換由FET1場效應管來完成。如圖二所示。

        5.用萬用表直流檔（200V）檢測D13的負極有高壓，而D5的2腳卻沒有（正常此兩腳電壓在開機時應大約相等的），應該是FET1沒正常工作。用表檢測FET1的相關控制元器件發現電感L3的兩腳焊盤間時通時不通，用放大鏡仔細看原來是有L3的一腳虛焊，加焊后，問題解決，一開機氙燈就點亮。

   總結：在平時維修過程中要注意板卡的工作原理分析及檢測設備的應用。
